¿Para que sirven los estribos?

¿Qué son los estribos?

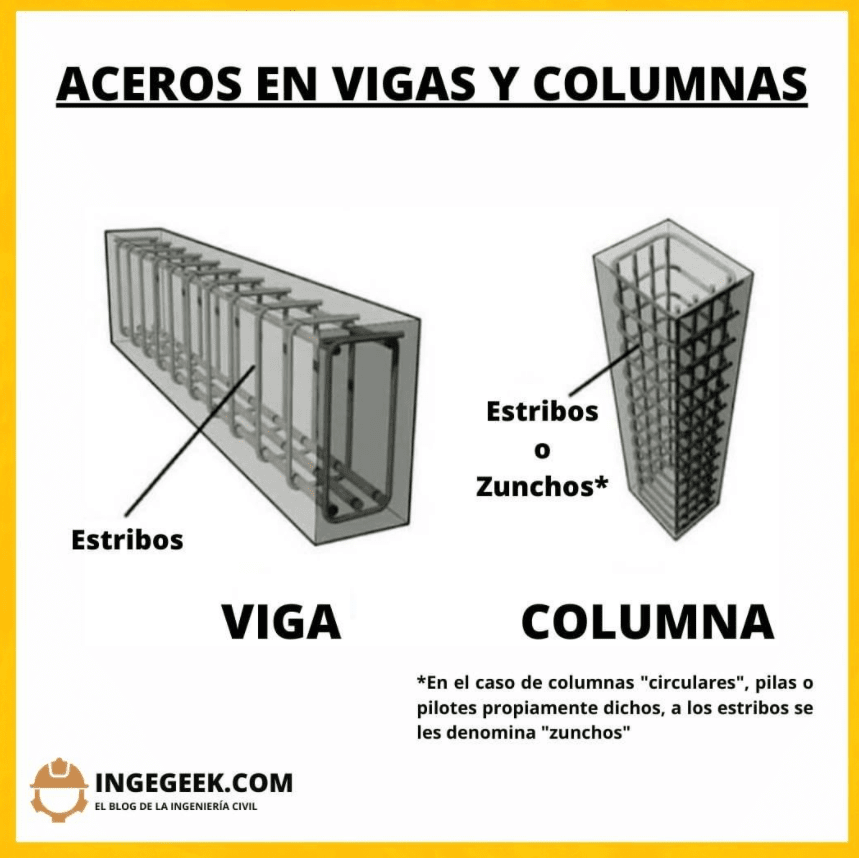

Un estribo es un bucle cerrado de barra de refuerzo, que tiene la función principal de mantener juntas las barras de refuerzo principal en un elemento de hormigón armado.

Los estribos pueden tener múltiples formas según el diseño y la forma de los elementos. Suelen estar hechos de una pieza de acero que se envuelve alrededor de las barras superior e inferior de las vigas (forma rectangular) o columnas (forma rectangular o circular). Es necesario el uso de estribos para evitar que las columnas y vigas se pandeen y ayudar a resistir cargas laterales (por ejemplo, cargas sísmicas).

Los estribos se colocan típicamente perpendiculares a la dirección longitudinal de los aceros principales y, a veces, se colocan en diagonal.

Esto se hace para evitar fallas por cortante, que generalmente son diagonales en caso de grietas en las vigas. El uso de estribos se realiza para gestionar mejor la capacidad de corte. El espaciado del estribo a lo largo de la viga es importante e idealmente debería ser especificado por el diseñador (Indicar en plano la separación entre estos).

Propósitos de los estribos

  1. Aumentar la resistencia a la compresión de la columna.
  2. Mejorar la ductilidad de la columna.
  3. Los estribos evitan el pandeo del refuerzo principal en una columna.
  4. Durante el vaciado de concreto, impide el movimiento de la armadura principal (viga o columna).
  5. Los estribos utilizados en las vigas tienen el mismo fin que las columnas.
  6. Proporcionan confinamiento lateral en las barras longitudinales.
  7. Proporcionan resistencia al corte y la torsión.
  8. Evitar el pandeo prematuro de barras individuales.

Tipos de estribos en la construcción

Puede ver siete tipos diferentes de estribos de construcción estándar en cualquier proyecto en particular. Todos tienen tres cosas en común:

  • Deben tener un gancho de 135 grados.
  • Cada gancho debe tener la longitud adecuada.
  • El mandril, el dispositivo alrededor del cual se doblan los estribos de acero, debe tener el tamaño correcto.

1. De una sola pierna

No verá estribos de una sola pierna que se usen con mucha frecuencia, pero pueden ser útiles cuando solo necesita unir dos varillas. En lugar de un bucle completo, estos estribos de una sola pierna se parecen más a una forma de U aplanada.

2. De dos piernas

Los estribos de dos o dos patas son algunas de las configuraciones de estribos más comunes en la industria. Necesitas un mínimo de cuatro varillas para completar este tipo de estribo.

3. De cuatro patas

El siguiente paso es el estribo de cuatro patas, que generalmente consta de dos estribos superpuestos que no envuelven todas las varillas. Por ejemplo, si tiene ocho varillas en dos filas de cuatro, los dos estribos superpuestos envolverán seis varillas cada uno, y ambos envolverán las cuatro en el centro.

4. De seis patas

Puede tomar ese mismo diseño de ocho varillas y apoyarlo con un estribo de seis patas. En esta configuración, un solo estribo envuelve las ocho varillas y las patas adicionales agregan más soporte. Estas patas adicionales generalmente se estiran entre dos varillas adyacentes.

5. Zunchos

Aunque las configuraciones de estribo descritas anteriormente son para proyectos cuadrados o rectangulares, necesita un estribo circular para columnas. Las medidas exactas del estribo variarán, dependiendo del tamaño del proyecto y la cantidad de varillas que requieran refuerzo.

Los estribos helicoidales reciben su nombre de su parecido con una doble hélice de ADN. En lugar de envolver un círculo perfecto alrededor de las varillas, un estribo helicoidal se asemeja a un resorte, proporcionando soporte adicional a las columnas principalmente circulares.
