Si hablamos de estructuras de Concreto Armado, la cuantía de acero es la relación (porcentaje) que existe entre el acero y el hormigón/concreto a utilizar por cada elemento estructural (sección).
Está en función a la carga o solicitaciones que someten a la estructura; es decir, a la resultante producto de los esfuerzos cortantes o a flexión que se generan, y mientras mas aumenten, la cuantía de acero aumenta proporcionalmente.
Estas cuantías de acero son necesarias para otorgar la resistencia requerida en el diseño estructural, ya que el acero es un elemento muy resistente a fuerzas de tracción, y complementan al buen comportamiento frente a esfuerzos de compresión del concreto. Cada país posee su normativa o códigos de diseño de donde se establecen las cuantías mínimas, siendo estas las reglas absolutas a respetar en caso el proyectista contemple lo contrario.
Asimismo, existen 2 consideraciones respecto a la cuantía: «Cuantía mínima y Cuantía máxima«, dentro de las cuales cada una provocará cierta falla debido a la relación que se tiene con respecto a la sección del concreto:
La Cuantía mínima de acero suele provocar a una falla a tracción: «La sección de acero en la sección es muy bajo».
La Cuantía máxima de acero suele provocar una falla a compresión: «Es cuando la sección del acero es muy grande«.
La relación de la cuantía de acero también tendrá injerencia dentro del presupuesto del proyecto, puesto que también es un indicador del cálculo de costos de la obra al momento de conocer la cantidad de acero requerida.
¿Cómo calcular la cuantía de acero?

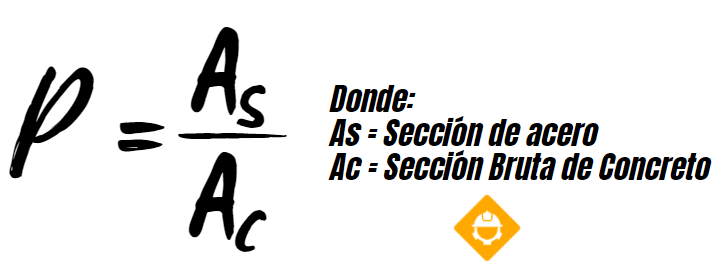

Geométricamente se puede calcular la cuantía de acero de acuerdo a la siguiente fórmula:

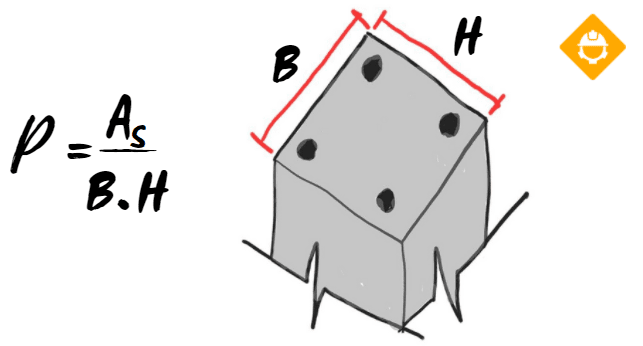

En columnas

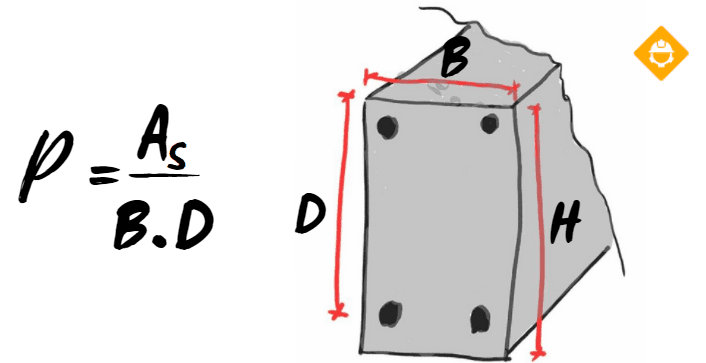

En vigas
De los gráficos anteriores podemos observar que, para el caso de columnas se toma la sección B x H (toda la sección), y para el caso de vigas se toma el área B x D (hasta la mitad del diámetro de la viga), donde «D» es la altura efectiva de la viga.
