¿Qué es un gavión? | TODO sobre esta técnica de construcción

Un gavión es una jaula o «caja» de alambre soldado llena de materiales como piedras, hormigón, arena fina o tierra. Por lo tanto, un gavión es una construcción de bloques parcialmente flexible que se utiliza para la estabilidad de las pendientes y protección contra la erosión en la construcción. Estas se apilan una encima de la otra para formar un muro de gravedad.

Los gaviones son cestas rectangulares fabricadas a partir de una malla hexagonal de alambre de acero muy galvanizado.

Los gaviones dependen principalmente del «enclavamiento» de las piedras y rocas individuales dentro de la malla de alambre para su estabilidad interna, y de su masa o peso para resistir las fuerzas hidráulicas y terrestres. En este post te explicaré sobre sus tipos, aplicaciones y ventajas en la construcción.

Los gaviones se consideran una solución estructural «dura» que tiene un hábitat y un valor estético mínimo.

Propiedades de la malla del gavión

Esta malla de alambres utilizada para fabricar la «jaula» de gaviones tendrá ciertas propiedades, de lo contrario, no podría cumplir su propósito correctamente. La siguiente tabla proporciona las propiedades deseadas de estas mallas.

Propiedades técnicasUnidadDescripciónTolerancias
Mallamm50×70, 60×80, 80×100 y 100×120
Espesor máximo del cablemm2-50.05
Importe de la coberturagr/m230-3005
Resistencia de la tracciónMPa350-20002
Alargamiento (25 cm de largo)10%
Resistencia al revestimiento cínicoGiros5No se romperá ni agrietará

Tipos de gaviones

Hay varias configuraciones de gaviones que se pueden seleccionar en función de su coste y función. Los tipos comunes de gaviones son los siguientes:

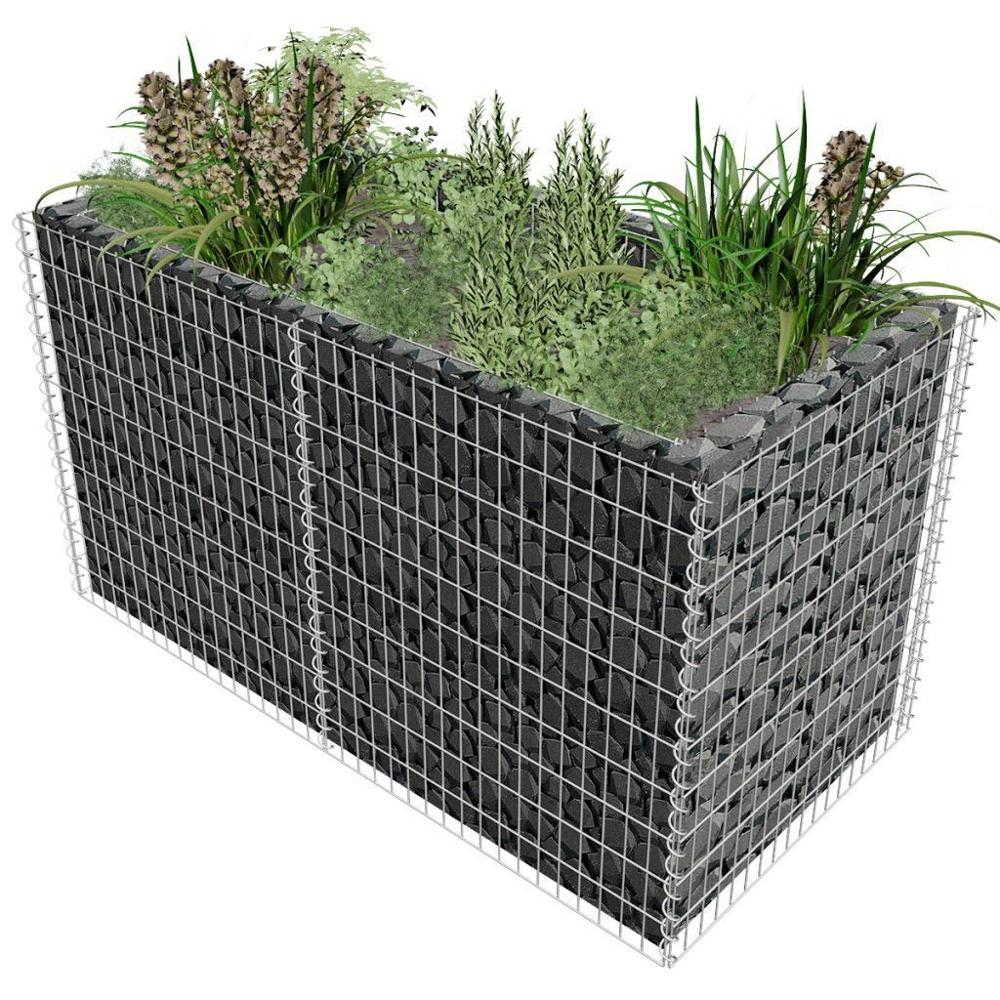

1. Cestas

Es una malla de alambre de red que se produce en forma de caja y en diferentes tamaños.

  • Se utilizan en obras de carreteras y ferrocarriles.
  • Sería económica a menos que no se disponga de materiales de relleno en las canteras cercanas al lugar del proyecto.
gavión cesta
Gavión tipo cesta

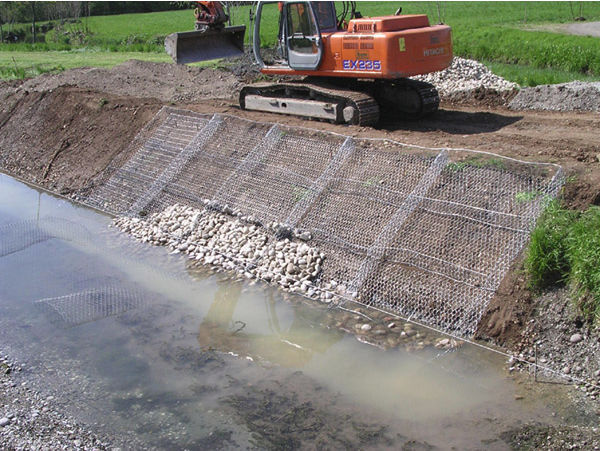

2. Colchones

También conocidos como colchones reno. La altura de los colchones de gaviones en más corta que los otros tipos de medidas. Se emplea el revenimiento del canal para prevenir la erosión. Por lo tanto, aborda la velocidad inducida por las olas y la erosión.

  • Tamaño común, 6 m de largo por 2 m de ancho.
gavión colchón
Gavión tipo colchón

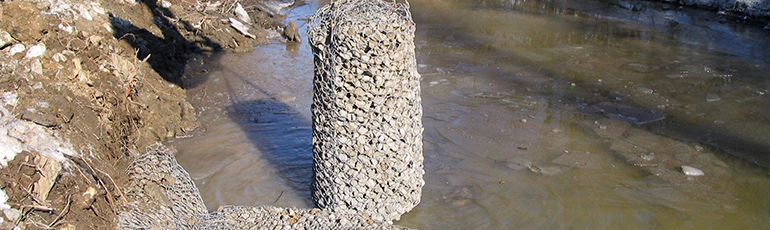

3. Sacos

  • Este tipo de gaviones se forma rápidamente.
  • Tiene una estructura porosa y flexible.
  • Losa sacos de gaviones se suelen utilizar en trabajos hidráulicos en condiciones de emergencia.

4. Malla alambre

  • Se utiliza para mantener la posible caída de rocas y piedras en las superficies de las carreteras y ferrocarriles.
  • La malla alambre mantiene la estabilidad de la pendiente cerca de la autopista y los ferrocarriles.
  • Se aplica para la antierosión a la pendiente.
  • Mejora la resistencia del suelo del terraplén en combinación con el refuerzo de la geomalla.

Aplicaciones de los gaviones

Los gaviones se utilizan para ralentizar la velocidad de la escorrentía concentrada o para estabilizar pendientes con problemas de filtración y/o suelos no cohesivos.

También se pueden utilizar en las interfaces suelo-agua, donde las condiciones del suelo, la turbulencia del agua, la velocidad del agua y la cubierta vegetativa esperada son tales que el suelo puede erosionarse en las condiciones de flujo de diseño.

Los gaviones se pueden usar en pendientes más empinadas que el «riprap» y a veces son la única opción viable para estabilizar un área donde no hay suficiente espacio para acomodar una solución «más suave» y vegetal.

Sin embargo, aquí te presentó otras aplicaciones comunes de los gaviones:

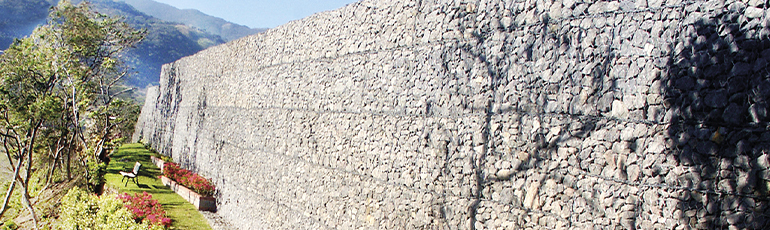

  • Estructuras de contención como muros de contención, revestimientos y paredes hasta terraplenes.
  • Estructuras de prevención de la corrosión, por ejemplo, diques marinos, defensas de las orillas de los ríos, orillas de canales, presas, vertederos y para la protección de embalses y lacustres.
  • El gavión tipo saco se utiliza para presas o en la construcción de cimientos.
  • Se emplea como barreras acústicas.
  • Los gaviones también se utilizan como muros de inundación temporal.
  • Se utilizan para cambiar la dirección de la fuerza del agua de inundación alrededor de una estructura débil.

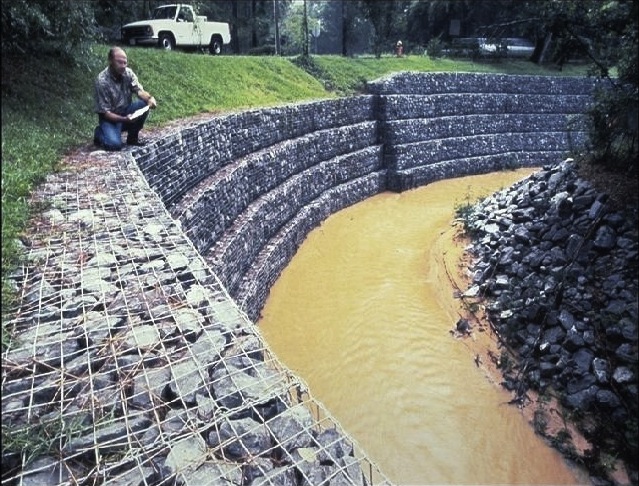

  • Los gaviones escalonados mejoran la disipación de energía en los canales.
  • Fines estéticos.

Ventajas de los gaviones

1. Durabilidad

El gavión tiene una resistencia muy alta a la corrosión atmosférica debido al revestimiento de zinc bien unido en el alambre y su capacidad para apoyar el crecimiento de la vegetación.

2. Flexibilidad

Esta característica permite que el gavión se asiente y se deforme sin fallo ni pérdida de eficiencia. Específicamente, cuando se encuentra tierra inestable y agua en movimiento.

3. Permeabilidad

Proporciona un drenaje automático y fácil, lo que elimina la necesidad de instalar tuberías de drenaje.

4. Fuerza

Los gaviones son satisfactorios y fuertes, es decir, son capaces de resistir la fuerza de inundación, la fuerza torrencial y la presión del hielo y la tierra.

5. Económico

Es más económico tanto en términos de material como de mano de obra en comparación con otras alternativas de gaviones.

6. Ecoamigable

Los materiales reciclados se pueden colocar en la jaula de gaviones. Los huecos en el suelo entre los materiales de relleno permiten que la plantación crezca con el tiempo. Los elementos de gaviones no se ven afectados por los fenómenos naturales.

Desventajas

  • A veces se critica a los gaviones por ser antiestéticos. Se pueden hacer más atractivos mediante el uso de piedra de revestimiento atractivo hacia la parte delantera de la pared y estableciendo vegetación en los espacios entre las rocas.
  • Bajo valor del hábitat.
  • Los gaviones son más caros que las laderas con vegetación o los «riprap».
  • Las cestas de alambre utilizadas para los gaviones pueden estar sujetas a un gran desgaste debido a la abrasión del alambre por movimiento de carga de cama en arroyos con flujo de alta velocidad.
  • Difícil de instalar, requiere un equipo grande.

Mantenimiento

  • Los gaviones deben ser inspeccionados regularmente, así como, después de cada gran evento de tormenta.
  • Todas las prácticas temporales y permanentes de erosión y control de sedimentos se mantendrán y repararán según sea necesario para garantizar el desempeño continuo de su función prevista.
  • Todo el mantenimiento y la reparación se llevarán a cabo de acuerdo con un manual aprobado.
