Diseño Estructural de Acero

agosto 30, 2022

Una persona que viaje por Estados Unidos podría concluir que el acero es el material estructural perfecto; vería un sinfín de puentes, edificios, torres y otras estructuras de este material.

Después de ver estas numerosas estructuras metálicas, se sorprendería al saber que el acero no se fabricó económicamente en Estados Unidos sino hasta finales del siglo XIX, y que las primeras vigas de patín ancho no se laminaron sino hasta 1908.

La supuesta perfección de este metal, tal vez el más versátil de todos los materiales estructurales, parece más razonable cuando se considera su gran resistencia, poco peso, facilidad de fabricación y otras propiedades convenientes. Éstas y otras ventajas del acero estructural se analizarán con más detalle en este post.

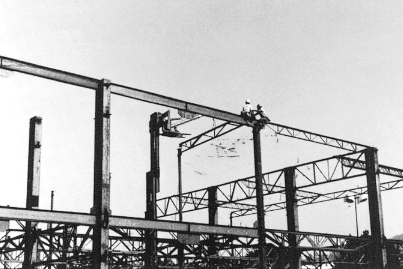

Montaje de viguetas de acero
Montaje de viguetas de acero

1. Características

1.1 Durabilidad

Si el mantenimiento de las estructuras de acero es adecuado durarán indefinidamente. Investigaciones realizadas en los aceros modernos, indican que bajo ciertas condiciones no se requiere ningún mantenimiento a base de pintura.

1.2 Ductilidad

La ductilidad es la propiedad que tiene un material para soportar grandes deformaciones sin fallar bajo esfuerzos de tensión altos.

Cuando se prueba a tensión un acero dulce o con bajo contenido de carbono, ocurre una reducción considerable de la sección transversal y un gran alargamiento en el punto de falla, antes de que se presente la fractura.

Un material que no tenga esta propiedad por lo general es inaceptable y probablemente será duro y frágil y se romperá al someterlo a un golpe repentino.

En miembros estructurales sometidos a cargas normales se desarrollan altas concentraciones de esfuerzos en varios puntos. La naturaleza dúctil de los aceros estructurales comunes les permite fluir localmente en esos puntos, evitándose así fallas prematuras.

Una ventaja adicional de las estructuras dúctiles es que, al sobrecargarlas, sus grandes deflexiones ofrecen evidencia visible de la inminencia de la falla (algunas veces denominada en son de broma como “cuenta regresiva”).


Si quieres saber más sobre esta propiedad, no te pierdas el siguiente post:


1.3 Tenacidad

Los aceros estructurales son tenaces, es decir, poseen resistencia y ductilidad. Un miembro de acero cargado hasta que se presentan grandes deformaciones será aun capaz de resistir grandes fuerzas.

Ésta es una característica muy importante porque implica que los miembros de acero pueden someterse a grandes deformaciones durante su fabricación y montaje, sin fracturarse, siendo posible doblarlos, martillarlos, cortarlos y taladrarlos sin daño aparente.

La propiedad de un material para absorber energía en grandes cantidades se denomina tenacidad.

1.4 Ampliaciones diversas

Las estructuras de acero se adaptan muy bien a posibles ampliaciones. Se pueden añadir nuevas crujías e incluso alas enteras a estructuras de acero ya existentes, y con frecuencia se pueden ampliar los puentes de acero.

1.5 Propiedades diversas

Algunas otras ventajas importantes del acero estructural son:

a) gran facilidad para unir diversos miembros por medio de varios tipos de conexión simple, como son la soldadura y los pernos;

b) posibilidad de prefabricar los miembros;

c) rapidez de montaje;

d) capacidad para laminarse en una gran cantidad de tamaños y formas, es posible utilizarlo nuevamente después de desmontar una estructura; y

f) posibilidad de venderlo como chatarra, aunque no pueda utilizarse en su forma existente.

El acero es el material reciclable por excelencia

A continuación te muestro bibliografía sobre el diseño de estructuras de acero (en inglés):


¿Aún no sabes inglés?, no esperes más y aprende el idioma laboral más importante, por ello te recomiendo el siguiente curso de inglés en Platzi, recomendado personalmente por mi 👇🏽


2. Desventajas del acero como material estructural

En general, el acero tiene las siguientes desventajas:

2.1 Corrosión

La mayor parte de los aceros son susceptibles a la corrosión al estar expuestos al aire y al agua y, por consiguiente, deben pintarse periódicamente. Sin embargo, el uso de aceros intemperizados para ciertas aplicaciones, tiende a eliminar este costo.

Aunque los aceros intemperizados pueden ser bastante efectivos en ciertas situaciones para limitar la corrosión, hay muchos casos donde su uso no es factible. En algunas de estas situaciones, la corrosión puede ser un problema real.

Por ejemplo, las fallas por corrosión-fatiga pueden ocurrir si los miembros de acero se someten a esfuerzos cíclicos y a ambientes corrosivos. La resistencia a la fatiga de los miembros de acero puede reducirse apreciable-mente cuando los miembros se usan en ambientes químicos agresivos y sometidos a cargas cíclicas.

2.2 Costo de la protección contra el fuego

Aunque los miembros estructurales son incombustibles, sus resistencias se reducen considerablemente en temperaturas que comúnmente se alcanzan en incendios, cuando los otros materiales de un edificio se queman.

Han ocurrido muchos incendios devastadores en inmuebles vacíos en los que el único material combustible es el mismo inmueble. Además, el acero es un excelente conductor del calor, de manera que los miembros de acero sin protección pueden transmitir suficiente calor de una sección o compartimiento incendiado de un edificio a secciones adyacentes del mismo edificio e incendiar el material presente.

En consecuencia, la estructura de acero de un edificio debe protegerse mediante materiales con ciertas características aislantes, y el edificio deberá acondicionarse con un sistema de rociadores para que cumpla con los requisitos de seguridad del código de construcciones de la localidad en que se halle.

2.3 Susceptibilidad al pandeo

Cuanto más largos y esbeltos sean los miembros a compresión, tanto mayor es el peligro de pandeo. En la mayoría de las estructuras, el uso de columnas de acero es muy económico debido a sus relaciones elevadas de resistencia a peso. Sin embargo, en forma ocasional, se necesita algún acero adicional para rigidizarlas y que no se pandeen. Esto tiende a reducir su economía.

2.4 Fatiga

Otra característica inconveniente del acero es que su resistencia se puede reducir si se somete a un gran número de inversiones del sentido del esfuerzo, o bien, a un gran número de cambios en la magnitud del esfuerzo de tensión.

Se tienen problemas de fatiga sólo cuando se presentan tensiones.

En la práctica actual se reducen las resistencias estimadas de tales miembros, si se sabe de antemano que estarán sometidos a un número mayor de ciclos de esfuerzo variable, que cierto número límite.

2.5 Fractura frágil

Bajo ciertas condiciones, el acero puede perder su ductilidad y la fractura frágil puede ocurrir en lugares de concentración de esfuerzos. Las cargas que producen fatiga y muy bajas temperaturas agravan la situación. Las condiciones de esfuerzo triaxial también pueden conducir a la fractura frágil.

Libros en español de diseño de acero


Primeros usos del hierro y el acero

Aunque el primer metal que usaron los seres humanos probablemente fue algún tipo de aleación de cobre, tal como el bronce (hecho a base de cobre, estaño y algunos otros aditivos), los avances más importantes en el desarrollo de los metales han ocurrido en la fabricación y uso del hierro y de su famosa aleación llamada acero.

Actualmente el hierro y el acero comprenden casi el 95% en tonelaje de todos los metales producidos en el mundo. A pesar de los esfuerzos de los arqueólogos durante muchas décadas, no ha sido posible descubrir cuándo se usó el hierro por primera vez. Los arqueólogos encontraron una daga y un brazalete de hierro en la Gran Pirámide de Egipto y afirman que la edad de éstos era por lo menos de 5 000 años.

El uso del hierro ha tenido una gran influencia en el avance de la civilización desde los tiempos más remotos y probablemente la seguirá teniendo en los siglos venideros. Desde el principio de la Edad de Hierro, alrededor del año 1 000 a.C., el progreso de la civilización en la paz y en la guerra ha dependido mucho de lo que el hombre ha sido capaz de hacer con el hierro.

En muchas ocasiones su uso ha decidido el resultado de enfrentamientos militares. Por ejemplo, durante la Batalla de Maratón en Grecia, en el año 490 a.C., los atenienses, con una inferioridad numérica, mataron a 6 400 persas y perdieron sólo a 192 de sus hombres. Cada uno de los soldados victoriosos llevaba 57 libras de armadura de hierro durante la batalla. (Fue en ésta en la que Feidípides corrió aproximadamente 40 km hasta Atenas, muriendo al llegar después de anunciar la victoria.) Esta batalla supuestamente salvó a la civilización griega durante muchos años

El mástil de amarre del edificio Empire State, New York
El mástil de amarre del edificio Empire State, New York

Según la teoría clásica sobre la primera producción de hierro en el mundo, hubo una vez un gran incendio forestal en el Monte Ida en la antigua Troya (la actual Turquía) cerca del Mar Egeo.

Supuestamente, el terreno era muy rico en depósitos ferrosos y el calor del fuego produjo una forma primitiva de hierro a la que se le pudo dar diversas formas, al martillarla. Sin embargo, muchos historiadores creen que el hombre aprendió a usar primero el hierro que cayó a la Tierra en forma de meteoritos.

Con frecuencia, el hierro de los meteoritos está combinado con níquel, resultando entonces un metal más duro. Posiblemente los primeros pobladores del planeta forjaron este material para convertirlo en armas y herramientas primitivas.

El acero se define como una combinación de hierro y pequeñas cantidades de carbono, generalmente menos del 1%. También contiene pequeños porcentajes de algunos otros elementos. Aunque se ha fabricado acero desde hace 2 000 o 3 000 años, no existió realmente un método de producción económico sino hasta la mitad del siglo XIX.

El primer acero seguramente se obtuvo cuando los otros elementos necesarios para producirlo se encontraron presentes por accidente cuando se calentaba el hierro. Con el paso de los años, el acero se fabricó muy probablemente calentando hierro en contacto con carbón vegetal.

La superficie del hierro absorbió algo de carbono del carbón vegetal que luego se martilló en el hierro caliente. Al repetir este proceso varias veces, se obtuvo una capa exterior endurecida de acero. De esta manera se produjeron las famosas espadas de Toledo y Damasco.

El primer proceso para producir acero en grandes cantidades fue bautizado en honor de Sir Henry Bessemer de Inglaterra. Recibió una patente inglesa para su proceso en 1855, pero sus esfuerzos para conseguir una patente en Estados Unidos en 1856 no tuvieron éxito, ya que se demostró que William Kelly de Eddyville, Kentucky, había producido acero mediante el mismo proceso siete años antes de que Bessemer solicitara su patente inglesa. Kelly recibió la patente, pero se usó el nombre de Bessemer para el proceso.

Kelly y Bessemer se percataron de que un chorro de aire a través del hierro fundido quemaba la mayor parte de las impurezas en el metal. Desafortunadamente, también el chorro de aire eliminaba algunos elementos provechosos como el carbono y el manganeso.

Después se aprendió que esos elementos podían restituirse añadiendo hierro especular, que es una aleación de hierro, carbono y manganeso. Se aprendió además que al agregar piedra caliza en el convertidor, podía removerse el fósforo y la mayor parte del azufre.

Antes de que fuese desarrollado el proceso Bessemer, el acero era una aleación costosa usada principalmente para fabricar cuchillos, tenedores, cucharas y ciertos tipos de herramientas de corte. El proceso Bessemer redujo los costos de producción por lo menos en un 80% y permitió por primera vez la producción de grandes cantidades de acero.

El convertidor Bessemer se uso en Estados Unidos hasta principios de este siglo, pero desde entonces se ha reemplazado con mejores métodos como el proceso de solera abierta y el de oxígeno básico.

Gracias al proceso Bessemer, en 1870 ya se podía producir en grandes cantidades acero estructural al carbono, y por 1890 el acero era el principal metal estructural usado en Estados Unidos.Actualmente, la mayor parte de los perfiles y las placas de acero estructural que se producen en Estados Unidos se hacen fundiendo la chatarra de acero. Ésta se obtiene de automóviles viejos y de la chatarra de los perfiles estructurales, así como de refrigeradores, motores, máquinas de escribir, resortes de camas y otros artículos similares de desecho.

El acero fundido se vierte en moldes que tienen aproximadamente las formas finales de los miembros. Las secciones resultantes, que se hacen pasar por una serie de rodillos para comprimirlos hasta su forma final, tienen mejor superficie y menores esfuerzos residuales que el acero recién hecho. Los perfiles se pueden procesar más mediante el rolado en frío, la aplicación de diversos recubrimientos, y tal vez mediante el proceso de recocido.

El primer uso del metal para una estructura grande tuvo lugar en Shropshire, Inglaterra (aproximadamente a 140 millas al noroeste de Londres) en 1779, ahí se construyó con hierro colado el puente Coalbrookdale en forma de arco de 100 pies de claro sobre el Río Severn.

Se dice que este puente (que aún está en pie) fue un hito en la historia de la ingenie-ría porque cambió el curso de la Revolución Industrial al introducir al hierro como material estructural. Supuestamente este hierro era cuatro veces más fuerte que la piedra y treinta veces más que la madera.

Muchos otros puentes de hierro colado se construyeron en las décadas siguientes, pero después de 1840 el hierro dulce (más maleable) comenzó a reemplazar al hierro colado. El desarrollo del proceso Bessemer y los avances subsecuentes, como el proceso de solera abierta, permitió la fabricación de acero a precios competitivos, lo que estimuló el casi increíble desarrollo del acero estructural que ha tenido lugar en los últimos 120 años.
